Odabir odgovarajuće veličine RP (Regular Power) grafitne elektrode za peć je kritična odluka koja može značajno utjecati na efikasnost, produktivnost i ukupne performanse rada peći. Kao pouzdani dobavljač RP grafitnih elektroda, razumijemo složenost ovog procesa i posvećeni smo pružanju vrijednih uvida kako bismo pomogli našim klijentima da donesu informirani izbor.
Razumijevanje osnova RP grafitnih elektroda
RP grafitne elektrode se široko koriste u elektrolučnim pećima (EAF) za proizvodnju čelika i drugih procesa topljenja metala. Dizajnirani su da provode električnu energiju i stvaraju toplinu u peći pomoću električnog luka. Veličina RP grafitne elektrode obično je određena njenim prečnikom i dužinom, a oba igraju ključnu ulogu u performansama peći.
Prečnik elektrode utiče na nekoliko ključnih aspekata rada peći. Elektroda većeg promjera općenito omogućava veći strujni kapacitet, što znači da se više snage može uvesti u peć. To može dovesti do bržeg vremena topljenja i povećane produktivnosti. Međutim, elektrode većeg promjera zahtijevaju i veći kapacitet peći da bi ih smjestili. S druge strane, elektrode manjeg promjera mogu biti prikladnije za manje peći ili aplikacije gdje je potrebna preciznija kontrola luka.
Dužina elektrode je takođe važan faktor. Duže elektrode mogu osigurati stabilniji luk, jer omogućavaju da luk sagorijeva dublje u otpad ili punjenje. Ovo može poboljšati efikasnost prijenosa energije i smanjiti potrošnju elektroda. Međutim, rukovanje dužim elektrodama može biti izazovnije i može zahtijevati posebnu opremu za ugradnju i uklanjanje.
Faktori koji utječu na odabir veličine RP grafitne elektrode
Kapacitet peći
Kapacitet peći je jedan od najvažnijih faktora koji treba uzeti u obzir pri odabiru veličine elektrode. Veće peći sa većim kapacitetom topljenja obično zahtijevaju elektrode većeg promjera kako bi izdržale veća strujna opterećenja. Na primjer, velika peć za proizvodnju čelika kapaciteta nekoliko stotina tona dnevno može zahtijevati elektrode prečnika 600 mm ili više, kao što suHP 600mm grafitna elektroda. Manje peći, kao što su one koje se koriste za topljenje obojenih metala ili u istraživačkim laboratorijama, mogu koristiti elektrode prečnika od 50 mm ili 75 mm.
Current Load
Strujno opterećenje koje elektroda treba da nosi direktno je povezano sa ulaznom snagom peći. Veća strujna opterećenja zahtijevaju elektrode veće površine poprečnog presjeka kako bi se spriječilo pregrijavanje i lom elektrode. Gustoća struje, koja predstavlja struju po jedinici površine poprečnog presjeka elektrode, treba biti unutar preporučenog raspona za specifičnu vrstu elektrode. Za RP grafitne elektrode, tipične vrijednosti gustine struje kreću se od 10 do 20 A/cm². Proračunom potrebne struje za rad peći i uzimanjem u obzir ograničenja gustine struje, može se odrediti odgovarajući promjer elektrode.
Stopa topljenja
Željena brzina topljenja peći također utiče na odabir veličine elektrode. Ako je potrebna visoka stopa topljenja da bi se zadovoljili zahtjevi proizvodnje, obično se preferiraju veće elektrode sa većom strujom - nosivosti. Veće elektrode mogu opskrbiti više snage peći, što rezultira bržim topljenjem punjenja. Međutim, važno je uravnotežiti brzinu topljenja sa drugim faktorima kao što su potrošnja elektroda i energetska efikasnost.
Potrošnja elektrode
Potrošnja elektroda je važan faktor troškova u radu peći. Različite veličine i kvaliteta elektroda mogu imati različite stope potrošnje. Općenito, veće elektrode mogu imati nižu potrošnju po toni otopljenog metala jer mogu ravnomjernije raspodijeliti toplinu i smanjiti trošenje vrha elektrode. Međutim, početni trošak većih elektroda je veći. Stoga je potrebno uzeti u obzir i stopu potrošnje elektroda i trošak pri odabiru veličine elektrode.
Usporedba s drugim vrstama grafitnih elektroda

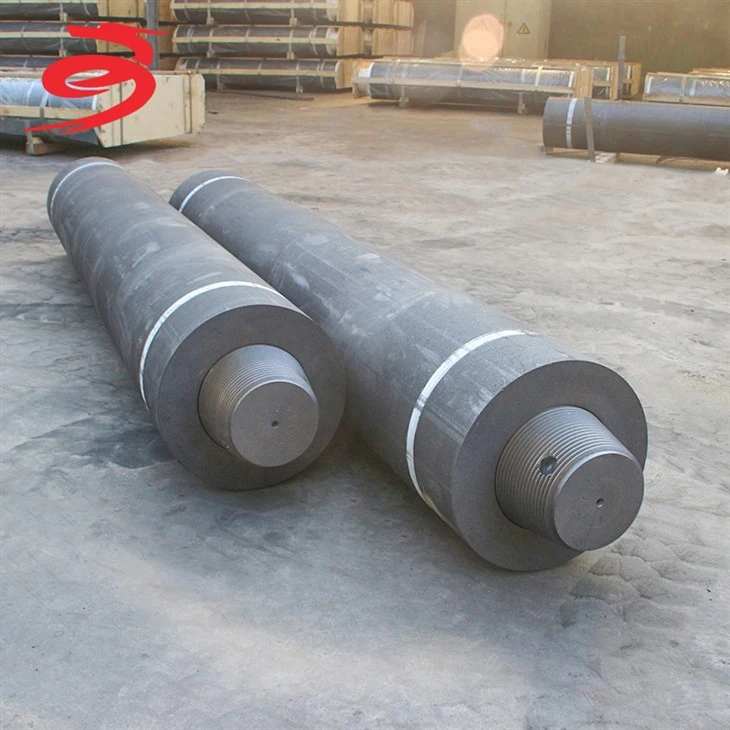

Pored RP grafitnih elektroda postoje i elektrodeUHP grafitna elektrodaiHP grafitna elektroda. UHP (Ultra - High Power) grafitne elektrode dizajnirane su za upotrebu u pećima velike snage i mogu izdržati vrlo velike gustine struje. Obično se koriste u velikim operacijama proizvodnje čelika gdje je potrebna maksimalna produktivnost. HP (High Power) grafitne elektrode nude ravnotežu između performansi i cijene i pogodne su za širok raspon primjena u pećima.
Kada se porede RP grafitne elektrode sa UHP i HP elektrodama, važno je napomenuti da su RP elektrode generalno pogodnije za aplikacije manje snage ili peći sa manje zahtevnim radnim uslovima. Oni su isplativa opcija za mnoge male i srednje peći. Međutim, ako peć treba da radi na visokim razinama snage ili zahtijeva vrlo visoku stopu topljenja, UHP ili HP elektrode mogu biti bolji izbor.
Vodič korak po korak za odabir odgovarajuće veličine
- Odredite specifikacije peći: Prikupite informacije o kapacitetu peći, nazivnoj snazi i uslovima rada. Ovo uključuje maksimalnu struju i napon koji peć može isporučiti, kao i vrstu metala ili materijala koji će se topiti.
- Izračunajte potrebnu struju: Na osnovu nazivne snage peći i željene brzine topljenja, izračunajte potrebnu struju za rad peći. To se može učiniti pomoću osnovnih električnih formula.
- Odaberite gustoću struje: Pogledajte preporuke proizvođača za odgovarajuću gustinu struje za RP grafitne elektrode. Gustoća struje ovisit će o kvaliteti i vrsti elektrode.
- Izračunajte prečnik elektrode: Koristeći potrebnu struju i odabranu gustinu struje, izračunajte površinu poprečnog presjeka elektrode. Zatim odredite odgovarajući prečnik elektrode na osnovu površine poprečnog preseka.
- Uzmite u obzir dužinu elektrode: Na osnovu dizajna peći i željene stabilnosti luka, odaberite odgovarajuću dužinu elektrode. Uzmite u obzir faktore kao što su visina peći, način punjenja i raspoloživa oprema za rukovanje.
- Provjerite kompatibilnost: Uvjerite se da je odabrana veličina elektrode kompatibilna s držačima elektroda peći, steznim mehanizmima i drugim komponentama.
Studije slučaja
Razmotrimo studiju slučaja male peći za topljenje čelika kapaciteta 10 tona dnevno. Peć ima snagu od 1000 kW i radi na maksimalnom naponu od 500 V.
- Prvo izračunavamo potrebnu struju koristeći formulu (P = VI), gdje je (P) snaga, (V) napon, a (I) struja. Dakle, (I=\frac{P}{V}=\frac{1000000}{500}= 2000A).
- Uz pretpostavku da je gustina struje 15 A/cm² za RP grafitnu elektrodu, površina poprečnog presjeka (A=\frac{I}{J}=\frac{2000}{15}\approx133,33cm²).
- Prečnik (d) elektrode može se izračunati iz formule (A=\frac{\pi d^{2}}{4}). Rješavajući za (d), dobijamo (d=\sqrt{\frac{4A}{\pi}}=\sqrt{\frac{4\times133.33}{\pi}}\approx13cm = 130mm).
- Za dužinu elektrode, s obzirom na visinu peći i potrebu za stabilnim lukom, može se odabrati dužina elektrode od 2000 mm.
Zaključak
Odabir odgovarajuće veličine RP grafitne elektrode za peć je složen proces koji zahtijeva pažljivo razmatranje više faktora. Razumijevanjem osnova RP grafitnih elektroda, uzimajući u obzir kapacitet peći, strujno opterećenje, brzinu topljenja i potrošnju elektroda, te slijedeći vodič korak po korak, kupci mogu donijeti informirane odluke. Kao dobavljač RP grafitnih elektroda, mi smo tu da podržimo naše kupce u ovom procesu. Bilo da imate malu peć za topljenje obojenih metala ili peć za proizvodnju čelika velikih razmjera, možemo vam pružiti visokokvalitetne RP grafitne elektrode u odgovarajućim veličinama.
Ako ste zainteresirani da saznate više o našim RP grafitnim elektrodama ili vam je potrebna pomoć u odabiru prave veličine za vašu peć, pozivamo vas da nas kontaktirate za konsultacije. Radujemo se što ćemo raditi s vama kako bismo optimizirali performanse vaše peći i poboljšali vašu produktivnost.
Reference
- "Grafitne elektrode za elektrolučne peći" - Industrijski priručnik o opremi za proizvodnju čelika.
- Tehnički papiri vodećih proizvođača grafitnih elektroda.
- Studije slučaja operatera peći u industriji čelika i metala.
